SD/SQ/EU/SE 薄型氣缸
發布時間：2017年3月27日 分類：技術百科 瀏覽量：2014
SD/SQ薄型氣缸主要為亞洲市場設計，尺寸從12mm到100mm，常規為雙動氣缸，另有彈簧壓出和彈簧壓回兩種單動氣缸可選。SQ系列還可以做成雙桿形式，連接方式可作相應不同的改變，以滿足不同客戶的需求。EU系列自由安裝氣缸有多種安裝方式，可供客戶自由地選擇，缸徑從6mm到32mm。SE系列歐洲標準薄型缸主要為歐洲市場設計，是E.MC的新產品。
SD系列產品特性:
*薄且輕：在保持既有動作精度及產品使用壽命下，其全長僅為一般氣缸的1/2至1/3,發揮既薄且輕的特性。
*易安裝性:使用埋入式的安裝方式，不需要任何配件達到節省。
*易維修性：采用簡易的組裝方式進行設計，方便裝拆及維修。
*磁性開關：在本體圍預留裝配槽，使磁性開關在安裝固定及位置調整時均極其簡單。
規格參數:
內徑 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
動作型式 | 復動型 | ||||||||||
單動型：彈簧壓出/彈簧壓回 | |||||||||||
工作介質 | 經25µ濾芯過濾的空氣 | ||||||||||
工作壓力（Bar） | 單動型 | 1-9 | |||||||||
| 復動型 | 2-9 | ||||||||||
大耐壓力（Bar） | 15 | ||||||||||
工作溫度(℃) | -5~70 | ||||||||||
動作速度 mm/s | 復動型 | 30-500 | 30-350 | 30-250 | |||||||
| 單動型 | 30-500 | 30-350 | |||||||||
緩沖型式 | 固定緩沖 | ||||||||||
| 接管口徑 | M5X0.8 | G1/8 | G1/4 | ||||||||

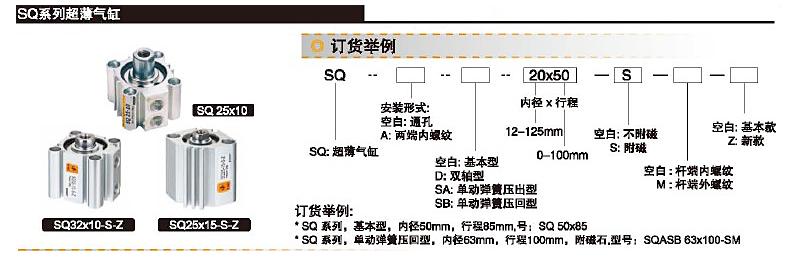

SQ系列氣缸特性:
*外觀同SMC CQ2B系列
*超薄缸筒，重量輕.
*缸筒獨有的槽型設計方便于磁性開關的安裝
*裝有自潤滑軸承，活塞桿無須另外加潤滑油
*磁石可選
規格參數:
內徑 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
工作介質 | 經過25µ濾芯過濾的空氣 | ||||||||||
動作型式 | 復動型/單動彈簧壓回型/單動彈簧壓出型 | ||||||||||
大工作壓力（Bar） | 15 | ||||||||||
工作壓力（Bar） | 1~10 | ||||||||||
工作溫度(℃) | 5~60 | ||||||||||
桿端螺紋 | 內螺紋（標準），外螺紋（任選） | ||||||||||
緩沖 | 無 | ||||||||||
行程公差 | +1.0 0 | ||||||||||
潤滑 | 不需要 | ||||||||||
安裝 | 通孔（標準），兩端內螺紋（任選） | ||||||||||
接管口徑 | M5X0.8 | G1/8 | G1/4 | G3/8 | |||||||

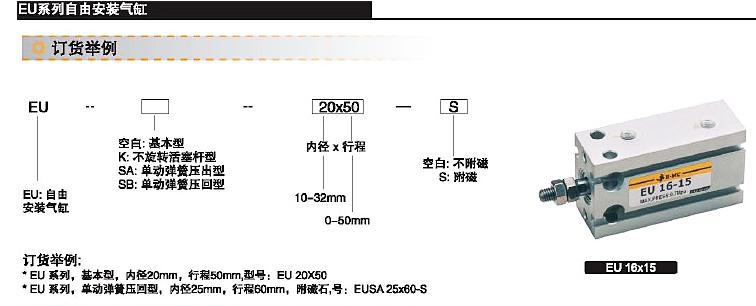

EU系列自由安裝氣缸特性:
*外觀同SMC CU系列
*超薄缸筒，重量輕
*缸筒獨有的槽型設計方便于磁性開關的安裝
*裝有自潤滑軸承，活塞桿無須另外加潤滑油
*磁石可選
規格參數:
內徑 | 6 | 10 | 16 | 20 | 25 | 32 |
動作型式 | 復動型 / 單動彈簧壓回型 / 單動彈簧壓出型 | |||||
工作介質 | 經過25µm濾芯過濾的空氣 | |||||
| 工作壓力（Bar） | 1~7 | |||||
保證耐壓力（Bar） | 10 | |||||
使用溫度范圍(℃) | 5~60 | |||||
| 緩沖型式 | 橡膠緩沖 | |||||
接管口徑 | M5X0.8 | G1/8 | ||||

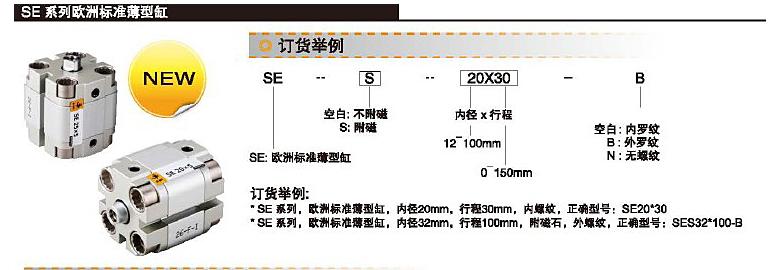

SE系列歐洲標準薄氣缸特性:
*超薄缸筒，重量輕
*缸筒獨有的槽型設計方便于磁性開關的安裝
*裝有自潤滑軸承，活塞桿無須另外加潤滑油
*磁石可選
規格參數:
內徑 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
動作型式 | 復動型 / 單動型 | ||||||||||
工作介質 | 經過25µm濾芯過濾的空氣 | ||||||||||
工作壓力（Bar） | 復動型 | 1-9 | |||||||||
| 單動型 | 2-9 | ||||||||||
大耐壓力（Bar） | 15 | ||||||||||
工作溫度(℃) | -5~70 | ||||||||||
動作速度 mm/s | 復動型 | 30-500 | 30-350 | 30-250 | |||||||
| 單動型 | 30-500 | 30-350 | |||||||||
緩沖型式 | 固定緩沖 | ||||||||||
| 接管口徑 | M5X0.8 | G1/8 | G1/4 | G3/8 | |||||||
